激光位移传感器

产品简介

激光位移传感器

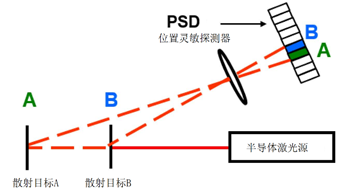

1.基本原理


激光发射器通过镜头将可见红色激光射向被测物体表面,经物体反射的激光通过接收器镜头,被内部的位置感于探测器(PSD)接收,根据不同的距离,PSD可以在不同的角度下“看见”这个光点。根据这个角度及已知的激光和PSD之间的距离,数字信号处理器就能计算出传感器和被测物体之间的距离。

同时,光束在接收元件的位置通过模拟和数字电路处理,并通过微处理器分析,计算出相应的输出值,并在用户设定的模拟量窗口内,按比例输出标准数据信号。如果使用开关量输出,则在设定的窗口内导通,窗口之外截止。

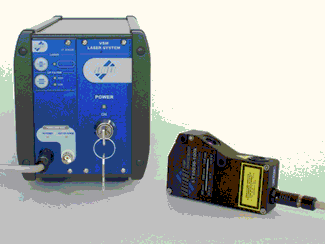

2.系统组成

                          1)激光位移传感器   2)单通道智能调理器    3)连接电缆



3.智能调理器功能

●  采用激光测振仪同一款遥控软件,在PC电脑上远程控制激光位移传感器,

   智能调理器和电脑之间通过网线连接。

●     开启和关闭激光源。

●     测量目标在量程范围内和量程范围外的指示。

●     激光束安全性指示。

●     激光安全模式排除按键,该功能主要用于类似叶片高速旋转状况下,叶片周期性出现和不出现的模式下进行有效测量,会提示“目标出现”“目标不出现”的提示。

●  LP滤波器选择(高/低带宽)。

●  目标距离(平均值)的数字显示,显示频次为1HZ。

●  目标距离(平均值)vs.时间的滚动图。


4.产品优势

相比较市面上众多的三角法激光位移传感器,意大利Julight公司的激光位移传感器属于中高档产品,而且具有以下优势:

1)频率响应高,标准频响范围是20KHZ/100KHZ/500KHZ,最高可以到1MHZ。

2)精度和分辨率高,可以到小于0.1um。

3)模拟电压输出,响应速度快,不存在延时 。

4)指标和几何尺寸,以及供电方式,都可以根据客户需求量身定制。

5)加上防护罩和液体冷却系统等,可在真空/高压/超低温(可达-273°C)/超高温(可达650°C)/高转速(25000RPM)/防水等工况条件下工作。

6)可定制采用蓝色激光束,对1200°以下的高温表面的振动进行测量。

5.产品系列和参数

   型 号

参数

LT2004

LT1505

-1000K

LT5020

LT10030

LT11020

LT12050

LT14020

LT200100

LT60050

 距离

20mm

15mm

50mm

100mm

110mm

120mm

140mm

200mm

600mm

   量程

 +-2mm

 +-2.5mm

 +-10mm

 +-15mm

 +-10mm

 +-25mm

 +-10mm

+-50mm

 +-25mm

分辨率和精度

 0.08um

 0.1um

 0.4um

  0.6um

 0.4um

 1um

 0.4um

2um

 10um

频带宽

 20KHZ

 1MHZ

 100KHZ

 100KHZ

 10KHZ

 100KHZ

 20KHZ

20KHZ

 20KHZ

输出灵敏度

 1V/mm

 1V/mm

 0.5V/mm

 0.5V/mm

 0.5V/mm

 0.2V/mm

 0.5V/mm

0.1V/mm

 0.1V/mm

NED

0.01um/Hz

0.02um/Hz

0.01um/Hz

0.01um/Hz

0.01um/Hz

0.02um/Hz

0.03um/Hz

0.03um/Hz

2um/Hz

  尺寸

40  x 40 x 30 mm

100  x 80 x 30 mm

100  x 60 x 30 mm

100  x 60 x 25mm

100  x 60 x 30 mm

120  x 70 x 25 mm

100  x 80 x 30 mm

250  x 80 x 60 m

430  x 145 x 45 mm

  重量

0.3kg

0.3kg

0.5kg

0.5kg

0.5kg

0.5kg

0.5kg

1kg

2kg


  型 号

参数

LT20020

-100K

LT30050

-20K

LT50050

-100K

LT200100

-20K

LT350100

-20K

LT500300

-20K

LT30050

-20K-BLUE

(蓝光)

LT50050

-100K-BLUE

  (蓝光)

距离

200 mm

300mm

500mm

200mm

350mm

500mm

300mm

500mm

 量程

  +-10mm

 +-25mm

+-25mm

 +-50mm

 +-50mm

 +-150mm

 +-25mm

+-25mm

分辨率和精度

1um@10KHZ

3um@100KHZ

1um@2KHZ

5um@20KHZ

1um@2KHZ

40um@100KHZ

10um@2KHZ

30um@20KHZ

 4um@2KHZ

15um@20KHZ

10um@1KHZ50um@20KHZ

 1um@2KHZ

5um@20KHZ

1um@2KHZ

40um@100KHZ

频带宽

  100KHZ

  20KHZ

  100KHZ

  20KHZ

  20KHZ

 20KHZ

  20KHZ

100KHZ

输出灵敏度

   0.5V/mm

 0.4V/mm

  0.4V/mm

 0.1V/mm

 0.1V/mm

 0.05V/mm

 0.4V/mm

0.4V/mm

NED

0.01um/Hz

0.02um/Hz

0.12um/Hz

0.1um/Hz

0.01um/Hz

0.02um/Hz

0.02um/Hz

0.12um/Hz

 尺寸

60  x 180 x 50 mm

250 x 80 x 60 mm

370  x 140 x 100 mm

120  x 80 x 35mm

250  x 80 x 60 mm

250  x 80 x 60 mm

250 x 80 x 60 mm

370 x 140 x 100 m

 重量

1kg

1.2kg

2.0kg

1kg

1.5kg

1.5kg

1.2kg

2.0kg

可定制的指标:

1.工作距离最小20mm,最大到3000mm .

2.量程范围:最小±2mm,最大 ±150mm.

3.频带宽 :以上型号都可以定制带宽和加滤波器,最大频带宽1MHZ.

4.尺寸可以定制.

5.工作温度范围:标准:0°C - 60°C,可定制温度范围:-273°C - +650°C .

6.以上型号都可以改为蓝色激光,以适合测量测量高温(1200°C以下)表面的振动。
