美国DTS公司微型多通道数采

产品简介

 DTS公司介绍

美国DTS公司成立于1990年,位于美国加州锡尔比奇市,距洛杉矶市中心30英里。由3位美国通用汽车碰撞试验工程师创立。

公司主要为快速增长的汽车碰撞市场设计生产数据采集系统。成立至今已有超过7000通道DTS数据采集系统销售到全球客户。除汽车

领域外,目前已广泛应用于航空航天、兵器、船舶、工业等各个领域。

主要提供坚固型、微小型多通道数据采集系统,小型多通道冲击记录仪及微型角速率传感器等。

1.   微型和坚固型多通道数据采集系统

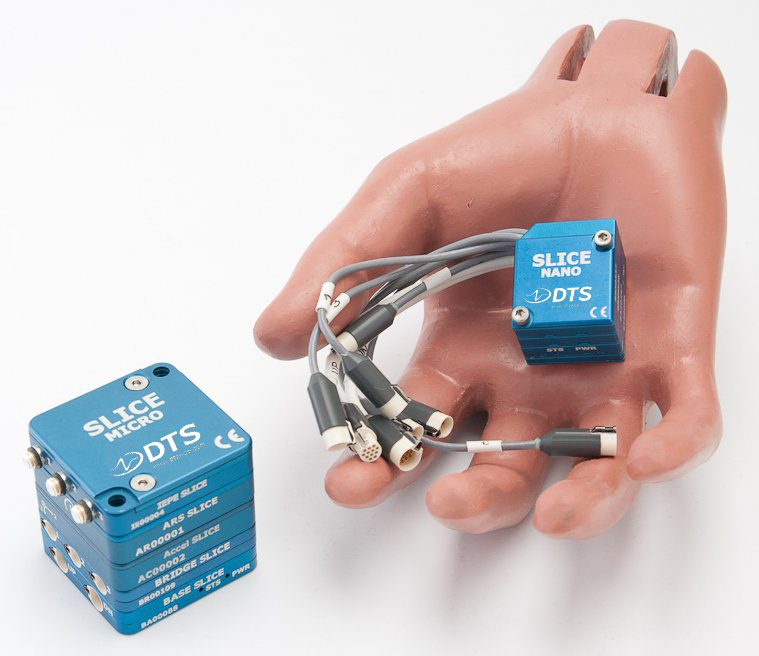

1.1 SLICE MICRO微型数据采集系统

SLICE是一种超小体积模块化数据采集系统,具有无与伦比的灵活性、技术性和可靠性。有SLICE MICROSLICE NANO两种配置可选

详细介绍

尺寸:

42 x 42mm

温度范围:

0~60°C

冲击极限:

500g

采样率:

120kS/s

供电电压:

9~15VDC

供电电流:

100mA





SLICE MICRO
SLICE NANO是可由用户自定义配置的,基于3通道传感器输入的SLICE模块,堆叠创建的独立的数据采集系统。

SLICE是一种超小体积模块化数据采集系统,具有无与伦比的灵活性、技术性和可靠性。有SLICE MICROSLICE NANO两种配置可选,

对于各种关键测试应用都是理想选择。

数采系统基础模块BASE SLICE包含微处理器、内存和管理多个SLICE模块的控制电路。多个SLICE模块可堆叠创建不同通道数和传感器

输入配置。通过一个简单的系统接口为多个链式连接的SLICE堆叠提供电源、触发和信号通讯,并连接到PC上。

特点

• 模块化:SLICE模块通过堆叠和菊花链式连接实现所需的性能和通道组合。单堆叠最大支持24通道,单个测试系统最大可由上千通道组成。

• 软件简单易用

• 重量轻、体积小

• 通道采样率最高达120kS/s

7 GB内置存储

• 支持3线制和4线制桥路、MEMS传感器、应变片、力传感器、电压、温度、数字/频率输入

SLICE MICRO可内置三轴加速度/角速度传感器模块,可内置IEPE SLICE模块支持集成电路压电式传感器。

• 符合NHTSAFAAISO 6487SAE J211数据采集规范。

1.2 SLICE NANO微型数据采集系统

·             SLICE是一种超小体积模块化数据采集系统,具有无与伦比的灵活性、技术性和可靠性。有SLICE MICROSLICE NANO两种配置可选,

详细介绍

尺寸:

26 x 31mm

温度范围:

0~60°C

冲击极限:

5005000g

采样率:

120kS/s

供电电压:

9~15VDC

供电电流:

100mA





SLICE MICRO
SLICE NANO是可由用户自定义配置的,基于3通道传感器输入的SLICE模块,堆叠创建的独立的数据采集系统。

SLICE是一种超小体积模块化数据采集系统,具有无与伦比的灵活性、技术性和可靠性。有SLICE MICROSLICE NANO两种配置可选,对于各种关

键测试应用都是理想选择。

数采系统基础模块BASE SLICE包含微处理器、内存和管理多个SLICE模块的控制电路。多个SLICE模块可堆叠创建不同通道数和传感器输入配置。

通过一个简单的系统接口为多个链式连接的SLICE堆叠提供电源、触发和信号通讯,并连接到PC上。

特点

• 模块化:SLICE模块通过堆叠和菊花链式连接实现所需的性能和通道组合。单堆叠最大支持24通道,单个测试系统最大可由上千通道组成。

• 软件简单易用

• 重量轻、体积小

• 通道采样率最高达120kS/s

7 GB内置存储

• 支持3线制和4线制桥路、MEMS传感器、应变片、力传感器、电压、温度、数字/频率输入

SLICE MICRO可内置三轴加速度/角速度传感器模块,可内置IEPE SLICE模块支持集成电路压电式传感器。

• 符合NHTSAFAAISO 6487SAE J211数据采集规范。

1.3 软件

SLICEWare设置及控制软件提供快速、易用的工具,用来完成传感器信息存储和数据采集功能。高级功能包括自动传感器通道分配、详细通道

诊断和实时数据显示,为每次测试成功和有质量的数据的获取提供保证。

1.4 应用领域

• 航空航天试验分析

• 娱乐骑乘设备测试

• 汽车安全测试

• 生物力学研究

• 爆炸测试

• 嵌入式监测

• 直升飞机及飞行器测试

• 冲击测试

• 假人内置应用

• 伤害研究

• 降落伞研发

• 包装测试:卡车、空运、船运及铁路运输

• 行人保护试验头型腿型

• 乘坐及操控试验

• 声测量

• 运动安全器械研发

• 振动测试

2.    DTS微型冲击记录仪



2.1 TSR PRO内置三轴加速度计的冲击记录仪

DTS公司的TSR PRO是一款内置三轴加速度传感器的自供电型冲击记录仪。采样率高、尺寸小、坚固型封装等特点,使其特࠷...

详细介绍

传感器:

内置三轴加速度计

传感器:

无压力传感器

传感器:

无角速度计

尺寸:

72 x 72 x 22mm

重量:

~237g

温度范围:

0-60°C



TSR PRO冲击记录仪内置三轴加速度传感器

采样率高达单通道10 kS/s

DTS公司的TSR PRO是一款内置三轴加速度传感器的自供电型冲击记录仪。采样率高、尺寸小、坚固型封装等特点,使其特别适用于无人值守的加速度监测应用,包括振动、爆炸、包装测试和多事件冲击试验。

TSR PRO冲击记录仪简单、可靠,永远处于准备状态,在无人值守情况下,可工作长达6个月。先进的睡眠模式通过事件触发唤醒,采集数据到闪存中,然后自动返回到准备模式,等待捕捉下一个事件。1 GB内存可存储数以千计事件的详细时间历程。两种型号可选: TSR PROTSR PRO-HB

2.2 TSR 6DXP冲击记录仪

DTS公司的TSR DXP是一款内置三轴加速度传感器、压力传感器和三轴角速度传感器 的自供电型冲击记录仪。尺寸小、坚固

详细介绍

传感器:

内置三轴加速度计

传感器:

内置压力传感器

传感器:

三轴角速度计

频率响应:

0.3~5kHz

尺寸:

57.1 x 57.1 x 25.4mm

重量:

200g



DTS公司的TSR DXP是一款内置三轴加速度传感器、压力传感器和三轴角速度传感器 的自供电型冲击记录仪。尺寸小、坚固型封装,特别适用于无人值守的加速度监测,如振动、爆炸、包装测试和多事件冲击试验。

TSR PRO冲击记录仪简单、可靠,永远处于准备状态,在无人值守情况下,可工作长达12个月。先进的睡眠模式通过事件触发唤醒,采集数据到闪存中,然后自动返回到准备模式,等待捕捉下一个事件。1 GB内存可存储数以千计事件的详细时间历程。

两种型号可选: TSR 3DXPTSR 6DXP

2.3 软件

TSR控制软件提供快速、易于使用的工具,用来控制事件记录和查看存储的记录。TSR控制软件专注于速度性和操作简单性,软件工具可用来设置记录参数、观察传感器实时波形和查看时间历程数据。

特点

• 软件简单易用

• 结构紧凑,可直接将TSR DXP安装或嵌入试验物体上

• 内存: 1 GB闪存

• 最高采样率时不少于15分钟数据存储

• 单通道最大采样率可达75 kS/s

• 加速度量程选项:±1250或者6000 g

• 角速度量程: ±20000 deg/sec

• 压力量程: 100 psi绝压

• 自动记录每个事件的温度和时间信息同步时间序列的事件报告

USB可再充电锂电池支持高达12个月正常工作

2.4 应用领域

• 航空航天试验分析

• 汽车安全测试

• 生物力学研究

• 爆炸测试

• 直升机机飞行器测试

• 冲击测试

• 降落伞研发

• 包装测试:卡车、空运、船运及铁路运输

• 乘坐及操控试验

• 运动安全器械研发

• 振动测试

• 车载黑匣子
