OWTS电缆震荡波局放仪

产品简介



                OWTS电缆震荡波局放仪







产品描述:

随着城市电网电缆化率的程度不断提高,社会发展和进步对供电可靠性的要求也不断提高,如何准确掌握配电电缆的健康状态,制定正确的检修对策,避免因电缆本身质量问题导致的突发性事故的发生,变得尤为重要。研究发现,电缆的局部放电量与其绝缘状况密切相关,局部放电量的变化预示着电缆绝缘可能存在危害电缆安全运行的缺陷。目前,国际上应用比较广泛的OWTS振荡波电缆局部放电检测和定位技术,能够有效检测和定位10kV配电电缆局部放电的位置且检测本身不对电缆造成伤害。本文主要从该系统的电源技术、抗干扰技术、定位技术、典型案例等方面进行介绍,为该技术的进一步推广应用、改进创新提供技术参考。


  电力电缆由于其电容量大,很难在现场进行工频电压下的局部放电检测。过去充油电缆采用直流试验,可以大大降低电源的要求。但对XLPE电力电缆,由于其绝缘电阻较高,且交流和直流下电压分布差别较大,直流耐压试验后,在XLPE电缆中,特别是电缆缺陷处会残留大量空间电荷,电缆投运后,这些空间电荷常造成电缆的绝缘击穿事故。采用超低频(0.1Hz)电源进行试验,要求试验时间长,电缆绝缘损伤较大,可引发电缆中的新的缺陷


 振荡波电压是近年来国内外研究较多的一种用于XLPE电力电缆局部放电检测和定位的电源。该电源与交流电源等效性好,作用时间短、操作方便、易于携带,可有效检测XLPE电力电缆中的各种缺陷,且试验不会对电缆造成伤害。

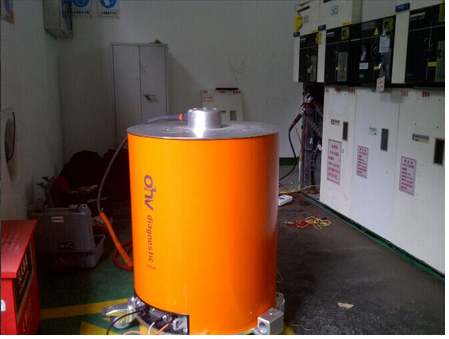

  OWTS振荡波电缆局部放电检测和定位装置所示。检测时可以灵活施加028kV的直流电压,合上半导体开关后,被试电缆与电感产生阻尼振荡。该装置可以检测的电力电缆电容范围为0.05μF2μF


  德国OHV diagnostic OWTS系统通过大量现场实践经验的积累,相对其他振荡波系统做出了飞跃式的技术改进:


1硬件方面:


1.1为适应中国南方湿热天气,特别加装了空气自动干燥系统,以保持系统更好的局放测试灵敏度以及更小的测试背景噪音.


1.2模拟数字转换模块升级为14BIT,具有更好的分辨率.


1.3加装了自适应调压防震系统,避免了运输过程中对仪器的影响.


1.4IGBT使用气体绝缘模块,使高压开关的使用寿命在以前基础上延长30%.


2软件方面:


2.1采用了开放式免费软件,可无限制安装使用


2.2兼容市场上所有测试数据,对目前主流厂家的数据均能进行分析.


2.3定位功能自动实现.


2.4加压程序实现自动化,可以自由编程,加压过程无需再手动输入.


2.5双端定位





OWTS 的功能和用途


OWTS振荡波电缆局部放电检测和定位技术,是目前国际上应用比较广泛的能够有效检测和定位10KV-220KV电缆局部放电的位置且检测本身不对电缆造成伤害的先进技术,针对投运前的电缆和运行时间较长的老旧电缆进行检测,可以促进安装工艺的提高和避免电缆因长期运行逐渐劣化引起突发性事故的发生。


_ 用于电力电缆的交接试验:排查电缆运输或者安装过程中可能存在的隐患,确保线路投运的安全可靠性。


_ 用于电力电缆的预试试验:确认电缆终端头和中间接头在维修安装后的质量


_ 运行电缆的状态诊断:通过对电力电缆局放和介质损耗的测量,估算运行电缆的状态,判定长时间运行后电缆的绝缘状况,从而科学安排检修,提供电缆的运行效率和可靠性。有效检测出电缆的各种局部缺陷并对其进行准确定位。


OHV Diagnostic电力电缆振荡波局放测试。


_ 系统的特点:测试频率20-300Hz,其电源与交流50Hz电源等效性好符合IEC/CIGRE相关标准。


_ 试验不会对电缆造成伤害。


_ 作用时间短、操作方便、易于携带。


_ 可有效检测XLPE电力电缆中的各种缺陷。


_ 电力电缆振荡波局放测试系统工作原理。


OHV diagnostic – 电力电缆振荡波局放测试系统的特点


测试频率20-300Hz,其电源与交流50Hz电源等效性好


_ 符合IEC/CIGRE相关标准


_ 试验不会对电缆造成伤害


_ 作用时间短、操作方便、易于携带


_ 可有效检测XLPE电力电缆中的各种缺陷


_ 电力电绒振荡波局放测试系统工作原理


该系统基于LCR阻尼振荡原理,在直流充电的基础上,通过内置的高压电抗器、 高压实时固态开关与试品电缆形成阻尼振荡电压波,在试品电缆上施加近似工频的正弦电压波,激发出电缆潜在缺陷处的局部放电信号。基于脉冲电流


法高灵敏 度检测局部放电信号,配合高速数据采集设备完成局部放电信号的检测、采集、上传。单次测试过程一分钟左右,测试效率高,对被测电缆无伤害。在获取局放 数据的基础上,数据分析软件自动完成聚类分析、行波定位,便于用户综合评判 电缆状态。

规格参数:







标签OWTS-Cable testing and diagnostics Device
