美国VTI公司的通用数据记录仪

产品简介





坚固型数据采集系统VTI-MDR



VTI-MDR 坚固型数据采集系统是一款适用于环境恶劣、可靠性要求高的测试测量场合,主要用于冲击、噪声、振动、速度、位移、过载、应变、陀螺、温度、压力、GPS等多种模拟和数字信号的采集、监测和数据记录,支持以太网、USBRS232RS422RS4851553BCAN等接口,通道多、容量大、精度高。广泛应用于航天、兵器、核工业、风电、交通、船舶、冶金、石油、建筑等领域。

其特点:

  安全性高可靠性高

  自由配置灵活多变

  涵盖高中低速采集

  真正万用输入模块

 多台分布同步测量

  智能电源管理系统

打造坚固型数据采集系统的国际巅峰标准

坚固型数采多用于室外,其可靠性指标至关重要,一台在试验室表现良好的设备,当暴露在室外,严寒、酷暑、振动、冲击、盐雾、低气压等恶劣环境中时往往不能正常工作,丢失了关键的采集数据,而往往这类试验不能重复测量或重复测量成本高昂。有些设备虽然环境指标很高,但每台产品都有早期失效期,如果不是对每台产品做出厂可靠性试验,也许用户会碰到产品的早期失效期,如果此时在做主要试验时,产品失效,其后果不堪设想。因此为了能保证实现坚固型数采最高可靠性,VTI-MDR不仅设计的环境指标很高,而且每一台出厂的VTI-MDR都要经过严酷的环境试验,包括振动、冲击、温度循环等,确保产品到用户手里使用时的万无一失。每台都做环境试验测试的以前只是在军工产品,尤其是在航天产品才需要如此严格,将其用在数据采集系统的出厂测试中,无论是在国内还是在国际上都是绝无仅有的,VTI-MDR将坚固型数据采集系统的可靠性提升到前所未有的高度。

模块自由组合可灵活配置的多变数采系统

在科技日新月异变化的今天,人们工作也时刻面临挑战,如何应对复杂多变的测试测量需求,如何选择一款能多变的数采系统,不至于巨额投资因为测试条件的改变而被淘汰,是摆在每一个试验室决策者案头的难题。VTI-MDR是一款可自由组合信号类型,自由升级采样率,自由升级通道数、自由升级存储容量、可灵活配置的多变数据采集系统。每一个插槽可自由选择不同采样率,不同容量,不同类型的采集模块,且保证各个模块严格同步,相互对立,互不影响。数据又能有效的存储回放。为应对不断增长的测试测量任务时刻做好准备。

涵盖低速高速、连续瞬态的多能数采系统

传统的坚固型数采往往采样率都很低,但现在需要在外场测量高速信号的任务越来越多,如爆炸试验等等,外场测试的试验成本很高,所以我们经常可以看到为了完成外场的高速数据采集,测试测量工程师往往要做大量的准备,小心翼翼的将笨重脆弱的试验室用高速数据采集器运送到外场,并要做好各种隔振减震措施,如果碰到更严酷的条件,甚至要搭建减震平台。VTI-MDR突破性的将高速数据采集引入坚固型数据采集系统。让外场测试的工程

师松了一口气,再也不用担惊受怕了。意外不再发生,原来紧张的测试任务变的安全轻松了。这为外场测试节省了很多资金成本和时间成本,更重要的是免除了因意外造成的不可挽回的损失。

同时支持多种信号输入的万用型输入模块

你可能经常面临这样的困惑,也许同样一套数据采集系统要可以提供给不同部门使用,每个部门的测试条件各不相同;也许同样一套数据采集系统要面临不同的测试任务,每个测试任务要测试的对象也完全不一样;也许同样一套数据采集系统在同一测试任务中要了解测试对象各种特性,每种特性对应不同的物理量。如何能找到一个理想解决方案,又不需要重复投资,也不需要购置不同的采集模块,VTI-MDR是你最佳选择。通过小型化、集成化设计将调理前端、应变桥路、模拟滤波、程控放大、A/DDSP等集成在采集板,支持电压交流、电压直流、ICP、电荷、应变、热电偶及差分等多种信号类型,真正实现了万能输入,实现试验设备投资效益最大化。



可无限扩展的全同步分布式数据采集系统

采用完全的同步的时钟和同步总线,MDR可以很方便的构建大规模分布式采集系统,实现上千通道的数据同步采集。由于采用分布式架构,系统通道数量不受限制,数据安全可靠,同步误差优于10-8 秒。对于用户升级通道和构建大系统这是非常理想的数据采集系统。

高可靠的带内置电池的智能电源管理系统

电源的问题一直让试验测试工程师头疼,测试现场的环境往往比较复杂,电源的可靠性得不到保证,例如在和谐号测试中,列车过分相时,电源供电临时中断,而且伴有巨大的过冲电压,因此必然会损毁传统的数采仪器。MDR内置智能的电源管理系统,可实现对外部电源和内置电池的智能监控管理,实时采取措施避免外部电源异常,实时无缝切换AC220V外部电和内置电池,确保供电安全。保证的数采系统的安全和数据采集不中断连续采集。MDR各通道均具备独立的采集和固态存储功能,数据的安全性和可靠性得到了保证。

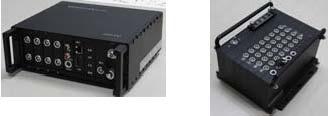

主机箱

VTI-MDR数据采集系统提供三种标准机箱可选,另可根据用户要求定制。

VTI-MDR-16

技术规格

单台最大模块数:16 单台最大通道数:32 同步精度:1ns 外触发通道:1 通讯接口:USB2.0100M网口;RS422外部同步接口:1同步总线输入,1同步总线输出内置电池:满载可工作4小时

电源:直流12V或交流220V@50Hz 物理规格:外形尺寸:530mm长×306mm宽×86mm高 重量:8Kg     工作温度:-45℃~65℃ 可靠性试验振动试验:IEC60529 出厂前每台都均测试。冲击试验:IEC60529 出厂前每台都均测试。温循试验:IEC60529 出厂前每台都均测试。MTPF2000小时


VTI-MDR-08

技术规格

单台最大模块数:8 单台最大通道数:16 同步精度:1ns 外触发通道:1 通讯接口:USB2.0100M网口;RS422 外部同步接口:1 同步总线输入,1 同步总线输出 内置电池:满载可工作6小时,

电源:直流12V或交流220V@50Hz 物理规格:外形尺寸:316mm长×306mm宽×86mm高 重量:5Kg     工作温度:-45℃~65℃ 可靠性试验振动试验:IEC60529 出厂前每台都均测试。冲击试验:IEC60529 出厂前每台都均测试。温循试验:IEC60529 出厂前每台都均测试。MTPF2000小时


VTI-MDR-04

技术规格

单台最大模块数:4单台最大通道数:8同步精度:1ns外触发通道:1通讯接口:USB2.0100M网口;RS422外部同步接口:1同步总线输入,1同步总线输出内置电池:满载可工作8小时

物理规格:外形尺寸:210mm长×306mm宽×86mm高 重量:3KG 工作温度:-45℃~65℃ 可靠性试验振动试验:IEC60529 出厂前每台都均测试。冲击试验:IEC60529 出厂前每台都均测试。温循试验:IEC60529出厂前每台都均测试。MTPF2000小时

采集模块

VTI-MDR数据采集系统提供6种标准输入模块,如有特殊需求,可定制。

高速数据采集模块

VTI-MDRB60M

VTI-MDRB20M

采样率

60 MS/s

20 MS/s

通道数

输入信号类型

电压

耦合方式

AC/DC

A/D 位数

16

瞬态缓存

16MByte(可扩展至32MByte

存储容量

1GByte/通道(可扩展至16GByte

量程

±7.8mv~±10V8档可选

增益

11288档可选

输入带宽

15 MHz

5MHz

输入阻抗

10MΩ

线性度

0.3%

失真度

0.5%

时间漂移

1μV/°C(最大增益)

温度漂移

1μV/°C(最大增益)

信噪比

不小于80dB16bit

共模抑制比

100dB

总谐波失真

小于1%@1kHz

滤波器

档低通可选或全通

阻带衰减

大于-120dB/Oct

平坦度

小于0.1dB

信噪比

80dB16bit

共模抑制比

100dB

万用型数据采集模块

VTI-MDRU2M

VTI-MDRU200K

VTI-MDRU20K

VTI-MDRU2K

采样率

2 MS/s

200 KS/s

20KS/s

2 KS/s

通道数

输入信号类型

电压、电荷、应变、ICP、温度、转速等

电压输入

耦合方式

AC/DC

输入量程

±7.8mv~±10V8档可选

输入阻抗

10MΩ

量程增益

11288档可选

电荷输入

输入量程

±195pC±25000pC

输入阻抗

1012

应变输入

支持类型

全桥、半桥、1/4

输入量程

±156με~±20000με

激励电压

2.5V

自动平衡

支持

A/D 位数

16

存储容量

1GByte/通道(可扩展至16GByte

输入带宽

400 KHz

40 KHz

4 KHz

400 Hz

滤波器

档低通可选或全通

线性度

0.3%

失真度

0.5%

时间漂移

1μV/°C(最大增益)

温度漂移

1μV/°C(最大增益)

信噪比

不小于80dB16bit

共模抑制比

100dB

总谐波失真

小于1%@1kHz

阻带衰减

大于-120dB/Oct

平坦度

小于0.1dB

信噪比

80dB16bit

共模抑制比

100dB

实际案例

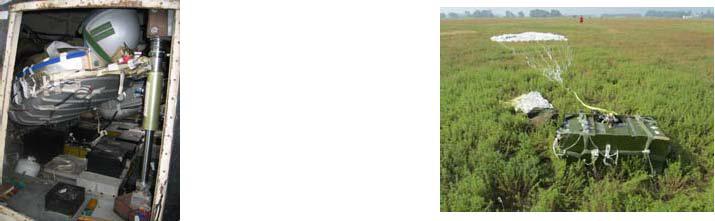

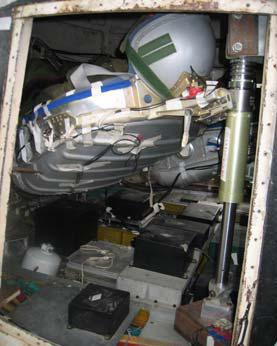

 1)神舟飞船综合空投试验

 2)降落伞空投试验

 3)运输过程监测试验

(4) 海上测量试验

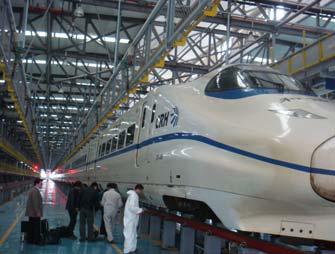

5)动车组测试试验

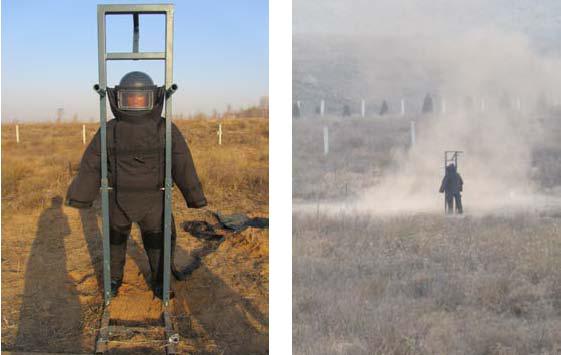

 6)假人爆炸试验

 7)运输车试验

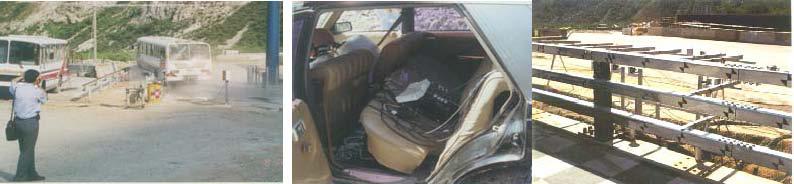

8)汽车试验

9)摩拖车试验
