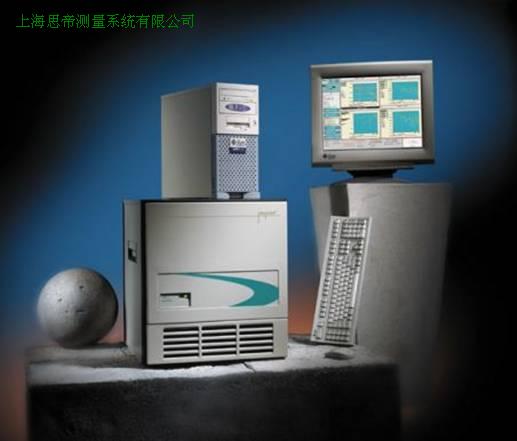

美国SD公司的大型振动台控制系统及动态信号分析JAGUAR

产品简介



     大型振动台控制系统及动态信号分析JAGUAR是美国SD公司今年的主打产品,SD公司成立于1961年,是世界著名的专业振动控制及测试分析系统生产商。该公司的产品用户遍及世界各地的航天、航空、兵器,航海,汽车等行业。中国大陆已有许多家SD公司振动测试控制系统、STAR系列软件用户。特别值得一提的是,前年下半年,已向成都的中国核动力研究院交付一套振动测试控制系统,价值近百万美元。

     SD总部设在美国加利福尼亚州圣琼斯(San Jose)市,在德国、法国、英国设有分公司,在几十个国家有授权代理。DMS(HONGKONG)CO.是SD公司在中国大陆的代理商。

    SD公司的主要软件产品有:

1、 基于工作站平台的大型振动台控制系统及动态信号分析JAGUAR:SD2570、SD2560;

2、 基于PC的中小型振动控制系统动态信号分析PUMA;

3、 STAR系列模态测试、模型修改、声学分析软件。


JAGUAR目前分成两种型号:SD2560SD2570。每台SD2560可以容纳多达38个输入通道,每台SD2570可以容纳98个输入通道。SD2560SD2570都是多通道并行实时动态信号采集、分析、控制系统。每一个SD2570机箱可容纳10块带DSP的输入、输出模板MACH 5和一个控制器模块;而多个SD2570又可以并联起来组成大系统,总通道数可达1000个以上。

        JAGUAR与工作站通过100M的高速以太网电缆进行通信。




           JAGUAR典型产品SD2570 的详细技术规格

1

输入阻抗

1兆欧姆,120pF

2

信号插座类型

BNC

3

系统校准

内置可NIST溯源的校准基准



触发



4

触发方式

   无触发、自动触发、手动触发,每个通道都可触发,触发电平、正负沿、延迟均可设定。



分析



5

分析谱线数

高达3200线

6

FFT加窗类型

Hanning, Hamming, Blackman-Harris, Exponential,

Calibration, Uniform



平均



7

平均方式

Summation, Exponential, Continuous, Peak Hold.

8

平均次数

132767

9

采样控制

开始,停止,再开始



数据显示



10

数据显示图形

功率谱、互谱、FRF、相干、瞬态谱、时域历程。

11

实时分析

试验时实时显示部分或全部通道的时域波形、谱图。

12

显示的刻度

对数/线性,自动刻度/固定刻度

13

同时显示信号数量

每屏幕可分成12个窗口,每个窗口可分成4个小窗,每个小窗可显示四个波形。



输出



 14

输出通道

   电压范围衰减器:48

   衰减范围:096dB

   衰减器步长分辨率:0.05dB

   DAC转换速率:51200样本/通道/

   频率精度:±5ppm
